Výsledky předchozích experimentů (tahová a rotační tuhost rybinových spojů) byly použity jako vstupní data do modelu části jednoduché dřevěné střešní konstrukce vytvořeném v programu Scia Engineer v.14.0.101. Zatěžovací stavy byly uvažovány standardně podle EC5. Rybinové spoje byly modelovány na koncích prvků, které přenášejí tahové namáhání (znázorněno „kolečky“), ve třech modifikacích – jako absolutně tuhý styčník, spoje s experimentálně zjištěnými tuhostmi a jako volný kloub. Srovnávacím kritériem byly globální posuny konstrukce, které jsou prezentovány na obrázku.
(tuhý styčník umax=4,7 mm; polotuhý styčník – tahová tuhost K= 1300 N/mm umax=5,7 mm, K=3700 N/mm umax=5,3 mm; téměř ideální kloub – K= 100 N/mm, umax=6,3 mm)
-
- Porovnání konstrukce se všemi variantami tuhostí rybinového spoje
-
- Tuhý styčník (umax=4,7 mm)
-

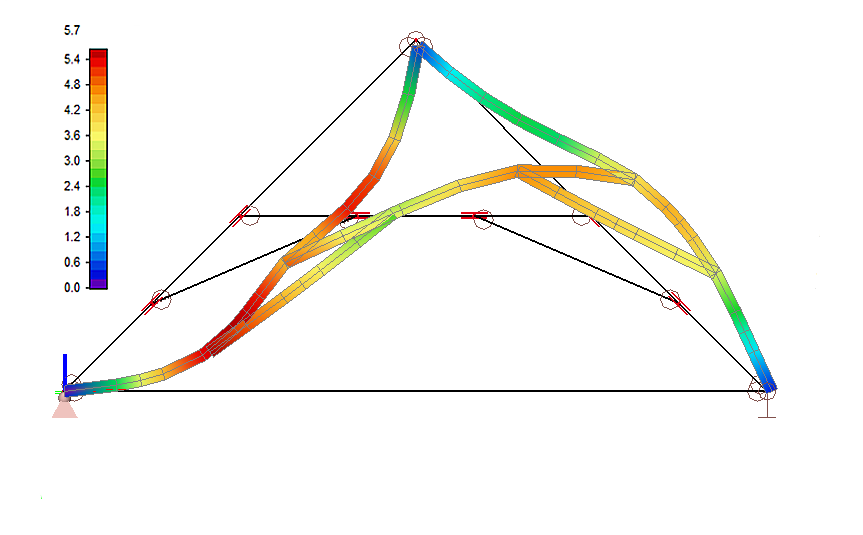

- Polotuhý styčník (tahová tuhost K= 1300 N/mm, umax=5,7 mm)
-

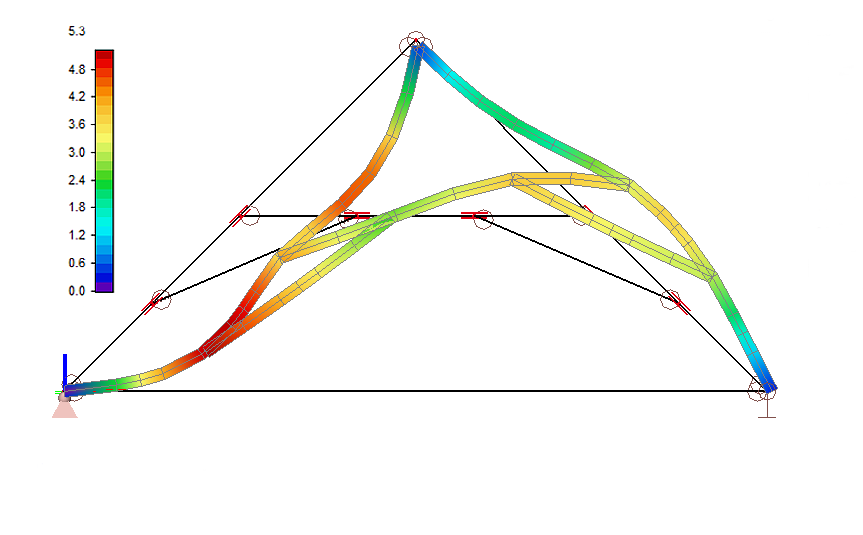

- Polotuhý styčník (K=3700 N/mm, umax=5,3 mm)
-

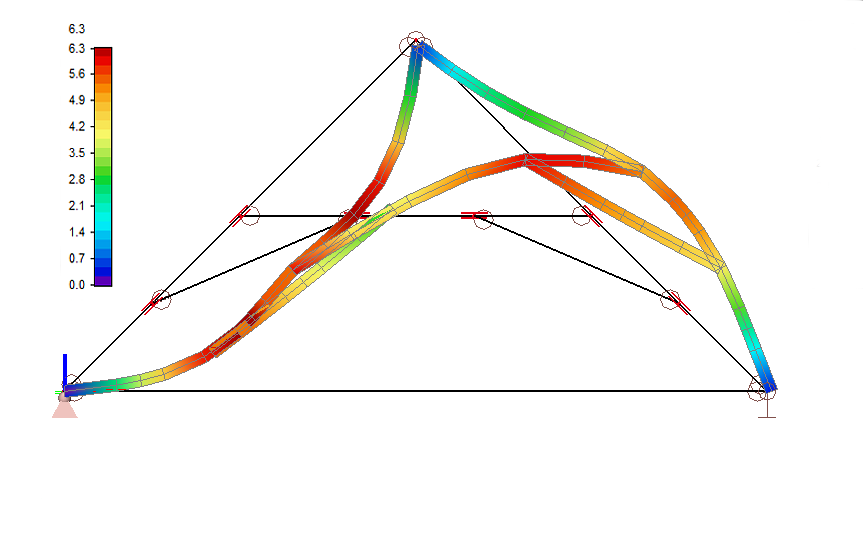

- Téměř ideální kloub (K= 100 N/mm, umax=6,3 mm)
